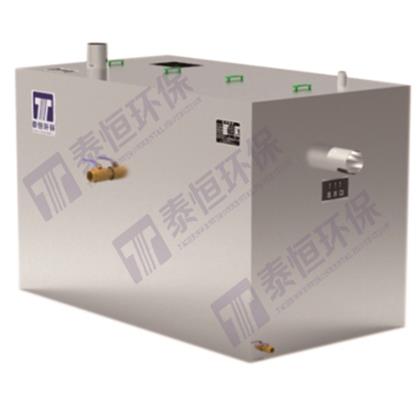

THCGY系列廚房小型隔油設備性能參數表
序號 |
設備型號 |
額定 流量 |
進口直徑 |
出口直徑 |
通氣管 直徑 |
設備外形尺寸 |
||
(m3/h) |
(mm) |
(mm) |
(mm) |
L (mm) |
W (mm) |
H (mm) |
||
1 |
THCGY-1 |
1 |
DN50 |
DN50 |
DN25 |
680 |
450 |
500 |
2 |
THCGY-3 |
3 |
DN50 |
DN50 |
DN25 |
780 |
500 |
580 |
3 |
THCGY-5 |
5 |
DN65 |
DN50 |
DN25 |
880 |
600 |
580 |
2、設備箱體、管道材質均采用304不銹鋼材質;
3、安徽泰恒研發的這款設備進出水自流,無動力運轉部件,故障率低,根據餐飲用量,人工定期清理雜物,排放油脂,設備建議每三天的清洗一次。
4、上表為標準型號參數表,流量、揚程、外形尺寸均可根據客戶實際使用情況非標定制。

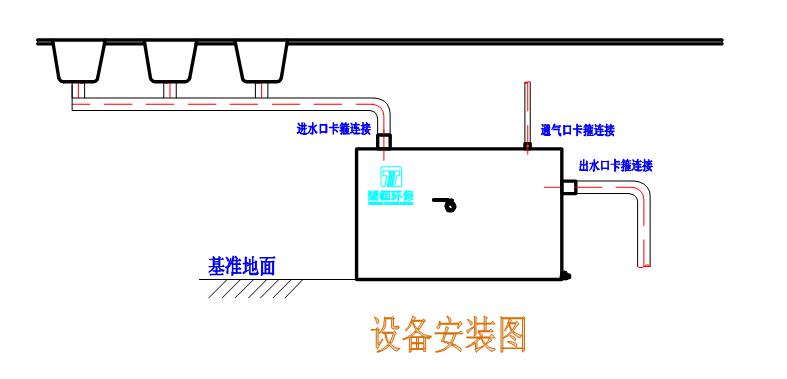

THCGY系列廚房小型隔油設備安裝說明圖
安裝要求技術說明:
1、設備應采用地上式安裝,要求地面保持平整,設備放置于水槽下方即可;
2、設備的進出水口采用卡箍配套軟管連接,方便設備維護和檢修;
3、THCGY系列廚房小型隔油設備通氣管應連接到室外或與建筑物排水通氣系統連接;
4、其他方面請參照土建、結構、設備安裝等相應規范要求。
